Model Purdue w praktyce
Zgodnie z opracowaną jeszcze w latach 90. topologią Purdue Enterprise Reference Architecture struktura każdej aplikacji OT składa się z 6 warstw.
Zgodnie z opracowaną jeszcze w latach 90. topologią Purdue Enterprise Reference Architecture struktura każdej aplikacji OT składa się z 6 warstw.
Pierwsze 4 są oddzielone od poziomów 4/5 poprzez DMZ (demilitiarized zone: strefę zdemilitaryzowaną). Tym samym kwestie maszyn (0), urządzeń, które nimi sterują (1), ich wizualizacja (2) oraz poziom sterowania i monitoringu (3) są odizolowane od poziomów związanych z systemami IT i Internetem.
Układ taki spełnia oczekiwania stawiane przez przemysł: pozwala zachować wysoki poziom cyberbezpieczeństwa, ale jednocześnie nie grozi nadmiernymi przestojami:
Strefa przedsiębiorstwa,
systemy IT
ERP
CRM
Kontroler domeny
Serwery WWW
Serwery WWW
SOC
Switch przemysłowy
MES
Serwer
aktualizacji
Serwer aplikacji
Firewall korporacyjny
Chmura
Lokalizacja
Inne lokalizacje korporacji
Poziom sterowania
i monitorowania
Stacja inżynierska
Kontroler domeny
Historian
IPS
Switch przemysłowy
Poziom wizualizacji danych
Switch przemysłowy
IPS
FireWall OT
EWS
SCADA
HMI
IoT Gateway
EWS
HMI
Switch przemysłowy
Switch przemysłowy
IPS
Poziom sterowania
RTU
RTU
PLC
PLC
PLC
Urządzenia wykonawcze, proces fizyczny
Zdalni integratorzy

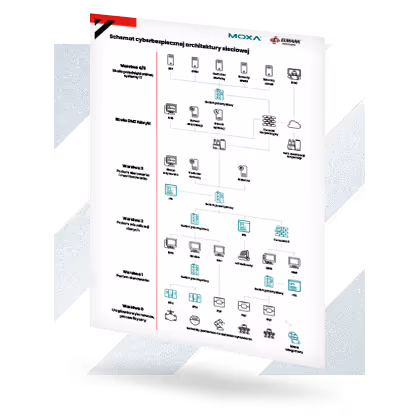

Należy wspomnieć jednak o tym, że model Purdle będzie w każdym przypadku jedynie punktem wyjścia. To od wymagań i celów danej aplikacji zależeć będą szczegóły jego wdrożenia. Dlatego dla Twojej wygody na powyższym schemacie oznaczyliśmy wszystkie elementy poszczególnych warstw, które mają kluczowe znaczenie. Posiadamy je w swojej ofercie i w razie jakichkolwiek pytań chętnie pomożemy w optymalnym wyborze.
